Antena Bucla Magnetica Ø630mm cu Amplificator pentru Receptie FM (Radio)

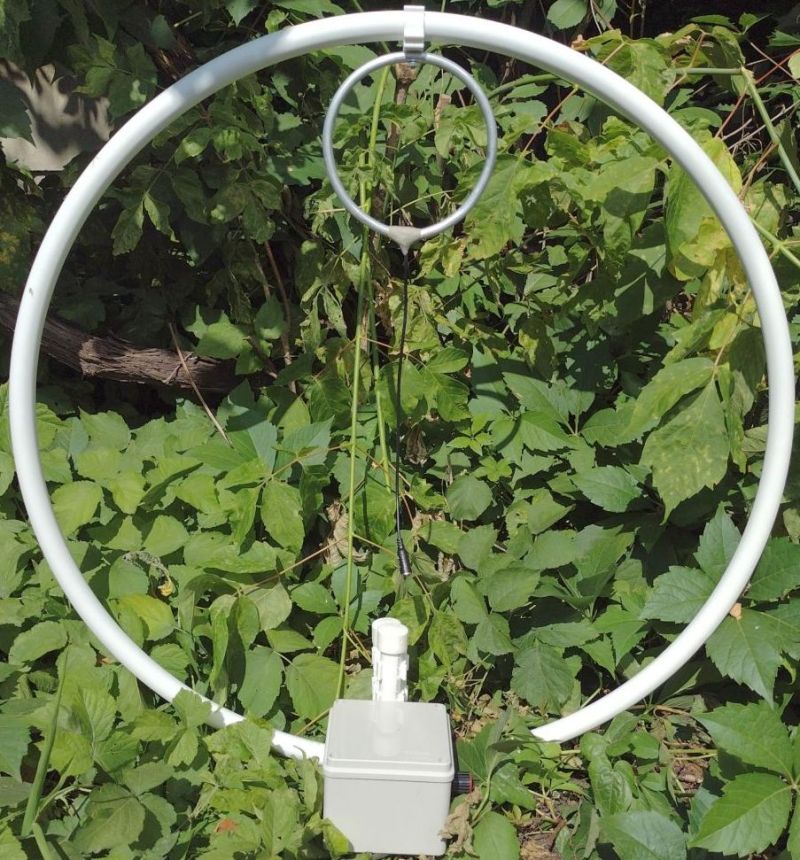

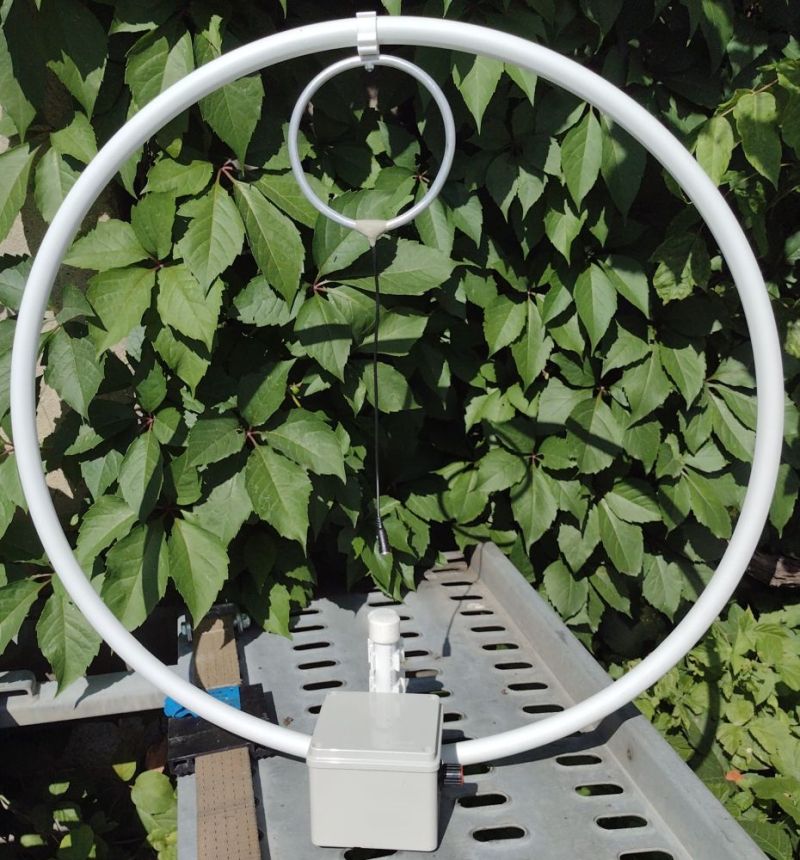

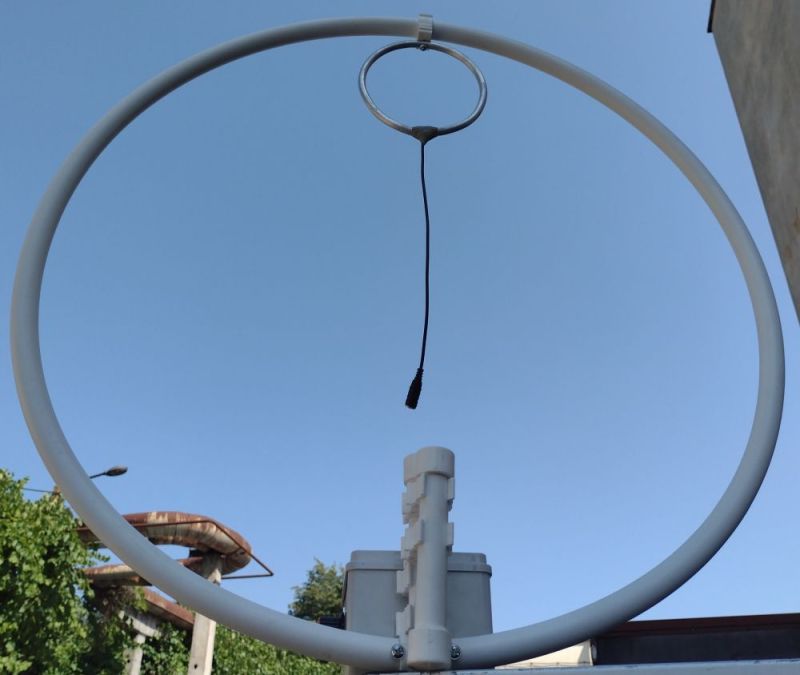

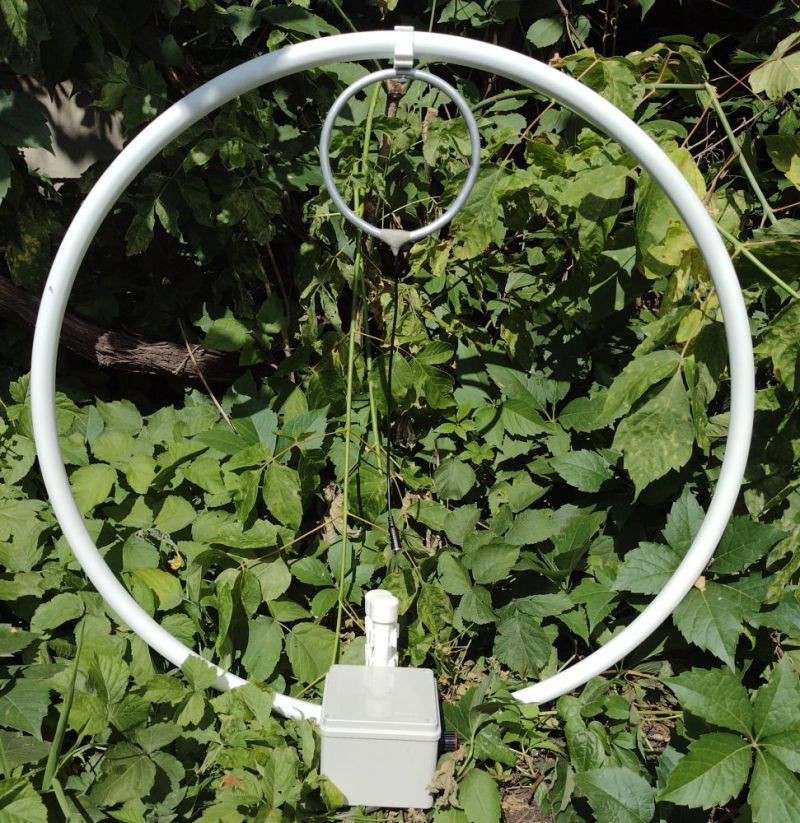

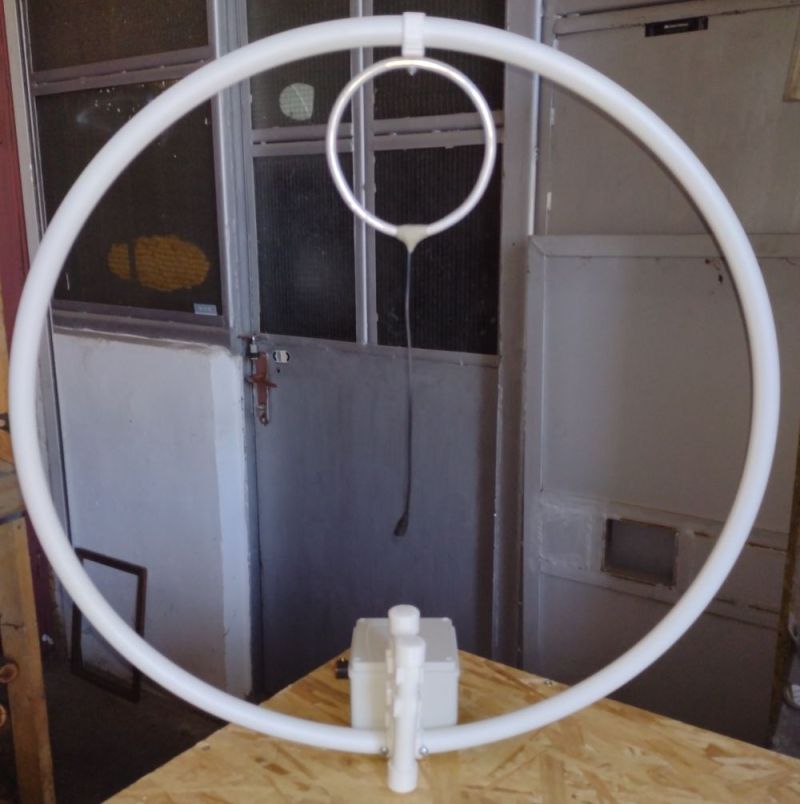

Prindeti greu posturile de radio FM la bloc, din cauza betonului si a interferentelor din cladire? Aceasta antena bucla magnetica (magnetic loop), Ø630mm, cu o singura bucla, este adaptata special pentru receptie FM, cu un amplificator de banda larga si un condensator de acord fin, pentru claritate maxima a semnalului.
La frecventele FM, o bucla de 630mm ajunge deja aproape de propria rezonanta naturala - de aceea o singura bucla e suficienta, iar acordul fin se face cu un condensator variabil de doar 2-10pF, mult mai mic decat cel folosit la benzile de unde scurte.
Important: aceasta antena se construieste la comanda, nu este un produs standard pastrat gata asamblat pe raft.
Cui se adreseaza
- Celor care locuiesc la bloc sau in cladiri cu structura de beton armat, unde semnalul FM ajunge slab sau cu paraziti.
- Pasionatilor de radio FM care vor claritate si semnal stabil, fara zgomot de fond.
- Radioamatorilor si pasionatilor SDR care vor sa foloseasca aceeasi bucla si pentru alte benzi din spectrul larg acoperit de amplificator (unde scurte, ADS-B), nu doar FM.
- Utilizatorilor de spatiu limitat (balcon, apartament), pentru care o bucla magnetica compacta (Ø630mm) e mai practica decat o antena de fir sau telescopica montata pe acoperis.
Specificatii tehnice - bucla magnetica
| Parametru | Valoare |
|---|---|
| Diametru exterior bucla | 630 mm |
| Numar de spire | 1 (bucla simpla) |
| Material teava | Aluminiu Ø18mm, cu manta de plastic (izolare) |
| Lungime teava (circumferinta) | ~2 metri (calculat din diametru) |
| Bucla secundara de cuplaj | ~126 mm diametru |
| Banda optimizata | FM (88-108 MHz) |
| Condensator de acord | Variabil, 2-10 pF, inclus |
Specificatii tehnice - amplificator
| Parametru | Valoare |
|---|---|
| Domeniu de frecventa | 0,1 - 2000 MHz (banda larga) |
| Castig la 0,1 MHz | ~32 dB (date producator) |
| Castig la 500 MHz | ~31 dB (date producator) |
| Castig in banda FM (88-108 MHz) | Aproximativ 31-32 dB, interpolat intre valorile de mai sus |
| Putere maxima de iesire | +10 dBm |
| Impedanta | 50 ohm |
| Conectori | SMA mama (intrare si iesire) |
| Alimentare | 6-12V DC (recomandat 8-10V pentru zgomot minim) - sursa NU este inclusa |
| Dimensiuni PCB | 24,5 x 51,4 mm |
Amplificatorul necesita o sursa de alimentare separata (6-12V DC), nu se alimenteaza prin Bias-Tee prin cablul coaxial. Cablul si conectorul de iesire se pot personaliza, contra cost, conform echipamentului dumneavoastra.
Caracteristici distinctive
- Constructie simpla, cu o singura bucla. Suficienta la FM datorita rezonantei naturale apropiate de banda, fara complexitatea unei a doua bucle.
- Amplificator de banda foarte larga. Desi optimizat pentru FM, acopera 0,1-2000MHz, deci poate fi folosit si pentru alte aplicatii (unde scurte, ADS-B, experimente RF).
- Acord fin cu condensator mic (2-10pF). Potrivit exact fizicii buclei la frecvente FM, nu un compromis.
- Cablu si conector personalizabile, contra cost, in functie de echipamentul dumneavoastra.
De ce acest produs
Betonul armat din blocuri atenueaza puternic semnalul FM, iar o antena FM clasica, de interior, nu reuseste intotdeauna sa compenseze aceasta pierdere. O bucla magnetica de dimensiuni mari (630mm), cu amplificator dedicat, capteaza mult mai eficient semnalul disponibil si il amplifica pana la un nivel util pentru tunerul dumneavoastra.
Am testat aceasta configuratie la un client dintr-un bloc, care avea receptie FM foarte slaba - dupa montaj, a fost surprins de claritatea semnalului obtinut.
Recomandare: daca nu sunteti sigur ce sursa de alimentare va trebuie sau cum se face conectarea, sunati la 0722-799945.
Intrebari frecvente
De ce are o singura bucla, nu doua?
Pentru ca la frecvente FM, o bucla de 630mm este deja aproape de propria rezonanta naturala. O a doua bucla ar creste inductanta si ar coborai rezonanta sub banda FM, deci nu ar ajuta - o singura bucla este solutia corecta aici.
De ce foloseste un condensator asa de mic (2-10pF)?
Pentru ca bucla este deja aproape de rezonanta la FM - are nevoie doar de un acord fin, nu de o plaja mare de capacitate ca la benzile de unde scurte.
Are nevoie de sursa de alimentare separata?
Da. Amplificatorul functioneaza la 6-12V DC (recomandat 8-10V), alimentat printr-o sursa separata, neinclusa in pachet - nu prin Bias-Tee prin cablul coaxial.
Poate fi folosita si pentru alte benzi, nu doar FM?
Da. Amplificatorul acopera 0,1-2000MHz, deci poate fi util si pentru unde scurte, ADS-B sau alte experimente RF, desi bucla si condensatorul sunt optimizate pentru FM.
Se livreaza imediat din stoc?
Nu, se construieste la comanda. Sunati la 0722-799945 pentru a discuta detaliile si termenul de livrare.
