Antena dubla bucla magnetica Ø630mm cu LNA - receptie HF extinsa pentru semnale slabe
-
Cod:0624010-QA
-
Greutate:4.000 Kg
Costuri de livrare estimative
începe la
45.87Lei
începe la
45.87Lei
Comandă rapidă

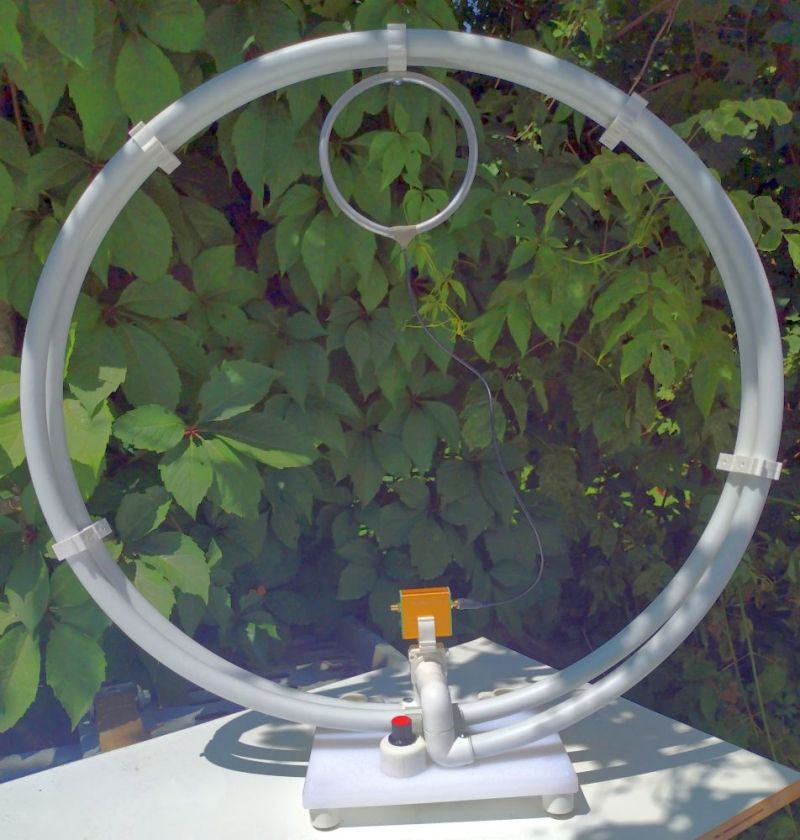

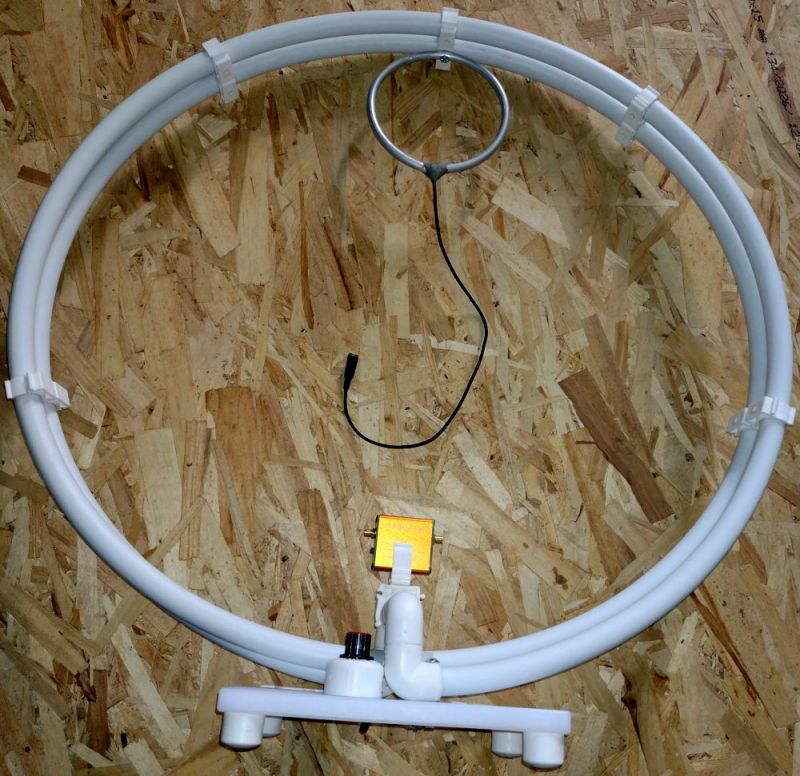

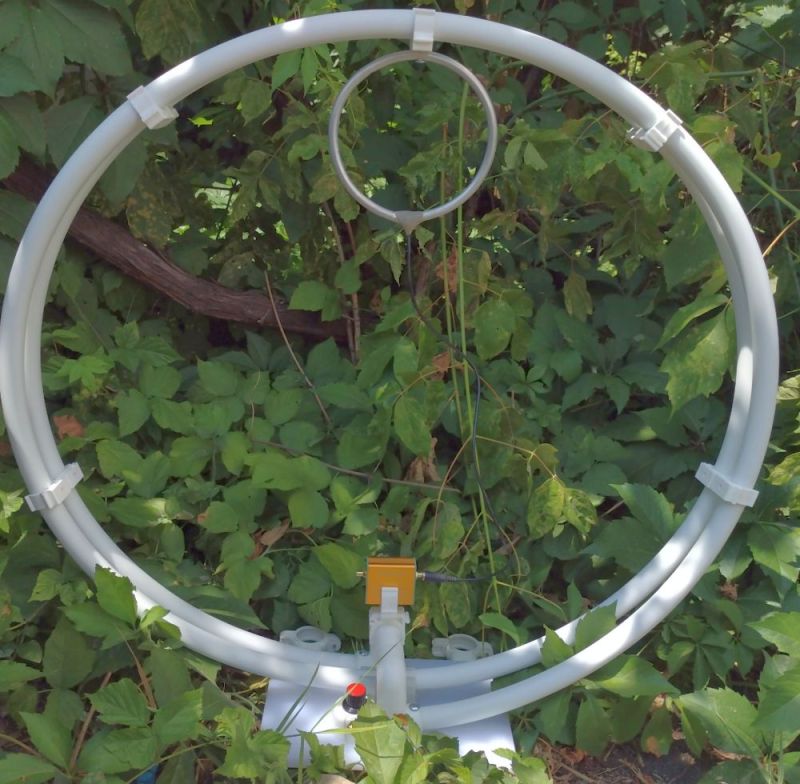

Antena Dubla Bucla Magnetica (Loop) Ø630mm cu LNA - Receptie HF Extinsa pentru Semnale Slabe

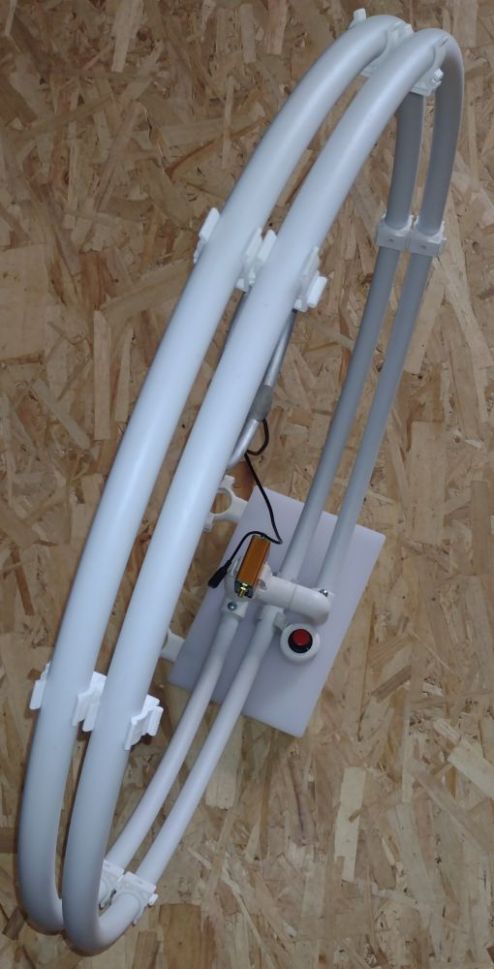

Prindeti greu semnale slabe pe unde scurte din cauza zgomotului electric din oras? Aceasta antena bucla magnetica (magnetic loop) cu 2 spire paralele, distantate la 25mm, este proiectata pentru receptie HF de calitate, acolo unde o antena fir clasica se pierde in zgomotul urban.
Structura cu 2 spire (fata de varianta clasica, cu 1 spira) creste inductanta de aproape 4 ori, ceea ce coboara frecventa de rezonanta si dubleaza sensibilitatea (+6dB) pe benzile joase de HF - 160m, 80m, 40m si 30m. Practic, prindeti semnale pe care o bucla simpla nu le-ar recepta clar.
Important: aceasta antena se construieste la comanda, nu este un produs standard pastrat gata asamblat pe raft.
Cui se adreseaza
- Radioamatorilor si pasionatilor de receptie SDR (RTL-SDR, HackRF, Airspy) care vor sa exploreze benzile de unde scurte (HF) fara sa monteze o antena de fir lunga.
- Celor care locuiesc in oras sau la bloc, unde zgomotul electric (RFI) de la aparatura electronica ingreuneaza receptia pe antene clasice.
- Celor care vor sa asculte benzile de radioamatori (160m, 80m, 40m, 30m, 20m) sau radiodifuziune internationala pe unde scurte, seara si noaptea, cand propagarea e mai buna (DX).
- Utilizatorilor de spatiu limitat (balcon, apartament), pentru care o bucla magnetica compacta (Ø630mm) e mai practica decat o antena de fir intinsa pe zeci de metri.
Specificatii tehnice - bucla magnetica
| Parametru | Valoare |
|---|---|
| Diametru exterior bucla | 630 mm |
| Numar de spire | 2 spire paralele, distantate la 25 mm |
| Material teava | Aluminiu Ø18mm, cu manta de plastic (izolare) |
| Lungime totala teava | ~4 metri |
| Bucla secundara de cuplaj | ~126 mm diametru |
| Gama de frecventa optima | 1,8 - 18 MHz (benzile 160m, 80m, 40m, 30m, 20m) |
| Frecventa maxima utilizabila | ~27 MHz, cu condensator fix in serie |
| Sensibilitate | Dubla (+6dB) pe frecvente joase, fata de bucla cu o singura spira |
| Condensator de acord | Inclus |
Specificatii tehnice - amplificator LNA
| Parametru | Valoare |
|---|---|
| Domeniu de frecventa | 100 kHz - 6 GHz (banda larga) |
| Cifra de zgomot (NF) | 0,4 dB, masurat la 1,95 GHz (date producator) |
| Castig | 20 dB, masurat la 1,95 GHz (date producator) |
| Linearitate (IP3 output) | +35 dBm |
| Putere maxima de intrare (CW) | +22 dBm |
| Impedanta intrare/iesire | 50 ohm |
| Conector | SMA mama |
| Alimentare | 5V, 70mA (varianta cu Bias-Tee) sau baterie 3,7V 200mAh (varianta pe baterie) |
| Dimensiuni amplificator | 48 x 43 x 18,5 mm |

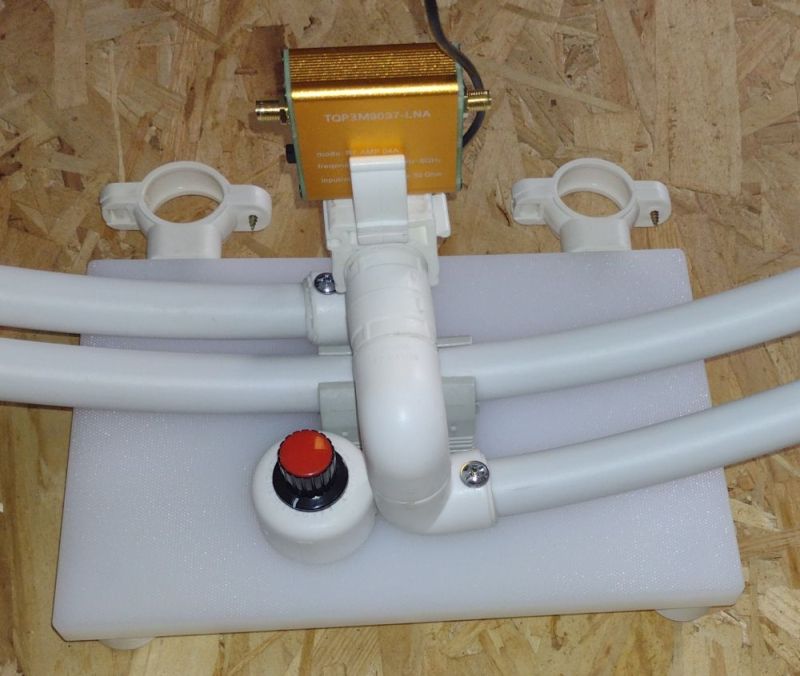

Cablul din bucla mica de cuplaj intra direct in amplificator, iar iesirea antenei este iesirea amplificatorului. Cablul si conectorul de iesire se pot personaliza, contra cost, conform specificatiilor si echipamentului dumneavoastra.
Caracteristici distinctive
- Constructie cu 2 spire, nu una singura. Majoritatea antenelor bucla magnetica de pe piata au o singura spira - aceasta are 2, pentru sensibilitate dubla pe benzile joase, acolo unde semnalele sunt cele mai greu de prins.
- Amplificator de banda foarte larga. LNA-ul acopera 100kHz-6GHz, cu zgomot foarte scazut (0,4dB) si castig ridicat (20dB), la putere mica (doar 5V, 70mA).
- Alimentare flexibila. Functioneaza prin Bias-Tee (compatibil cu SDR-uri precum SDRplay 1A sau HackRF One, care ofera aceasta functie) sau, optional, pe baterie 3,7V 200mAh.
- Cablu si conector de iesire personalizabile, contra cost, in functie de echipamentul dumneavoastra.
- Ecranare naturala impotriva scurtcircuitului. Mantaua de plastic a tevii de aluminiu previne contactul accidental intre cele 2 spire paralele.
Ghid orientativ de acordare
Acordul se face din condensator, in functie de banda dorita. Cateva repere orientative:
| Configuratie condensator | Frecventa aproximativa | Ce puteti recepta |
|---|---|---|
| Fara condensator serie (bucla directa, 40-600 pF) | ~3,0 - 11,5 MHz | Benzile de noapte: 160m, 80m, 40m, radiodifuziune internationala |
| + 47 pF in serie | ~11,0 - 16,0 MHz | Banda de 20 metri (14 MHz) - cea mai populara banda de DX pe timp de zi |
| + 22 pF in serie | ~16,5 - 20,0 MHz | Banda de 17 metri (18 MHz) si radiodifuziune de zi |
| + 15 pF in serie | ~19,5 - 23,0 MHz | Banda de 15 metri (21 MHz) - excelenta pentru DX intercontinental de zi |
| + 10 pF in serie | ~24,0 - 27,0 MHz | Banda de 12 metri (24,9 MHz) si banda CB (27 MHz) |
Peste aproximativ 27 MHz, capacitatea parazita dintre cele 2 spire limiteaza eficienta antenei.
De ce acest produs
O bucla magnetica clasica, cu o singura spira, are avantajul directivitatii si al imunitatii la zgomot, dar sensibilitate limitata pe benzile joase de HF (160m, 80m, 40m). Aceasta varianta cu 2 spire rezolva exact aceasta limitare: dubleaza sensibilitatea acolo unde aveti cel mai mult nevoie de ea, iar amplificatorul LNA de banda larga adauga castig suplimentar acolo unde semnalul e prea slab pentru receptor.
Recomandare: daca nu sunteti sigur ce configuratie de acord vi se potriveste pentru benzile pe care vreti sa le ascultati, sau ce cablu/conector va trebuie pentru SDR-ul dumneavoastra, sunati la 0722-799945.
Intrebari frecvente
Ce inseamna "dubla bucla" sau "2 spire"?
Inseamna ca antena are 2 bucle paralele de teava de aluminiu, distantate la 25mm, in loc de una singura. Aceasta creste inductanta de aproape 4 ori si dubleaza sensibilitatea pe benzile joase de HF.
Pe ce benzi functioneaza cel mai bine?
Pe benzile joase de HF: 160m, 80m, 40m si 30m. Cu ajustari de condensator, poate acoperi si benzile 20m, 17m, 15m, 12m si CB, pana la aproximativ 27 MHz.
Vine cu amplificator LNA inclus?
Da. Amplificatorul acopera 100kHz-6GHz, cu castig de 20dB si zgomot foarte scazut (0,4dB), alimentat prin Bias-Tee sau, optional, pe baterie.
Ce SDR-uri pot alimenta amplificatorul prin Bias-Tee?
Multe SDR-uri moderne, precum SDRplay 1A sau HackRF One, au functia de Bias-Tee incorporata si pot alimenta direct amplificatorul prin cablul coaxial.
Pot avea alt tip de conector la iesire?
Da, contra cost. Standard, iesirea e cea a amplificatorului (SMA mama), dar cablul si conectorul se pot personaliza dupa echipamentul dumneavoastra.
Se livreaza imediat din stoc?
Nu, se construieste la comanda. Sunati la 0722-799945 pentru a discuta detaliile si termenul de livrare.
